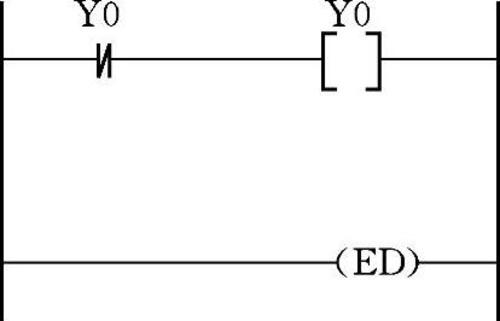

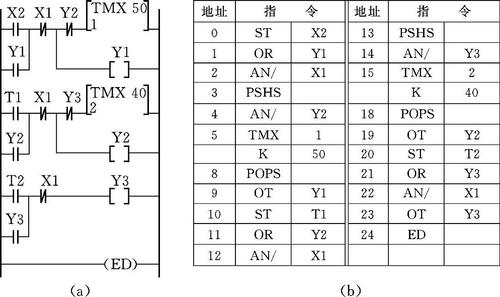

图8.23[例8.5]梯形图和指令语句表 (a)梯形图;(b)指令语句表

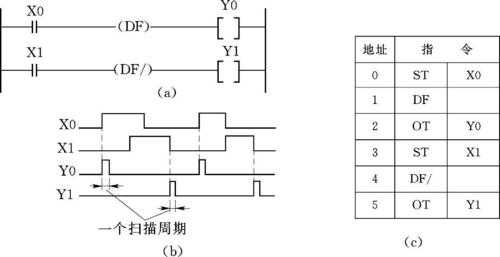

图8.24 DF,DF/指令的用法(a)梯形图;(b)动作时序图;(c)指令语句表

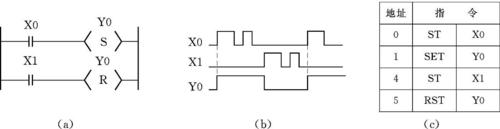

图8.25 SET,RST指令的用法(a)梯形图;(b)动作时序图;(c)指令语句表

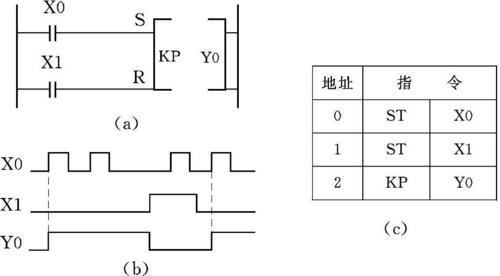

图8.26 KP指令的用法(a)梯形图;(b)时序图;(c)指令语句表

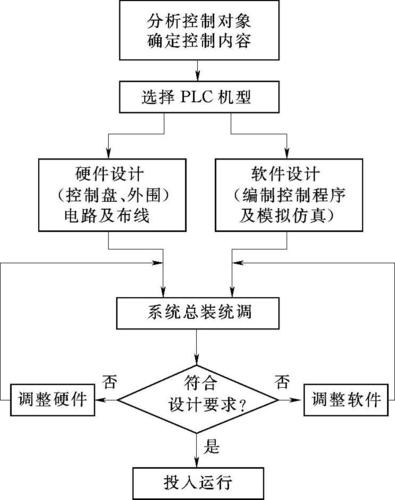

图8.27 PLC应用控制系统设计流程框图
表8.4 I/O点 分 配

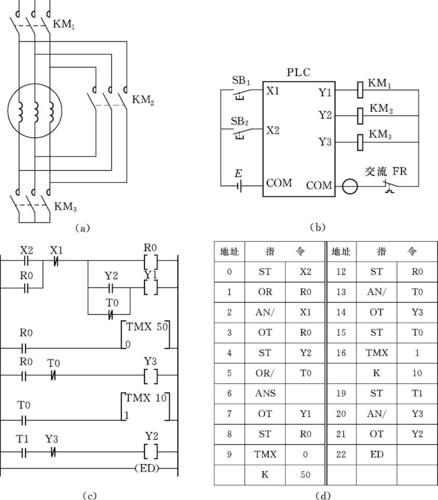

图8.28三相异步电动机Y-Δ换接启动控制(a)继电接触器控制线路;(b)外部接线图;(c)梯形图;(d)指令语句表
图8.29继电接触器控制电路图

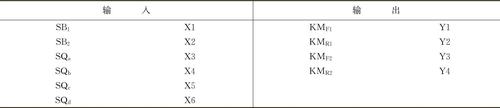

表8.5 I/O点 分 配

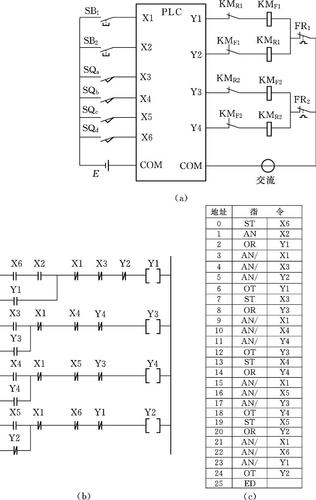

图8.30加热炉自动上料控制(a)外部接线图;(b)梯形图;(c)指令语句表

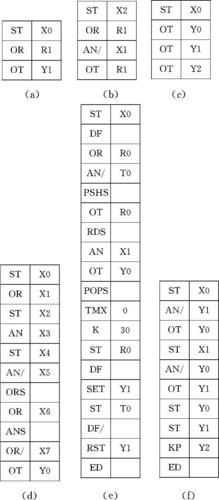

图8.31选择题(5)图
图8.32综合题(5)图
