表6.5综 合 题(6)表

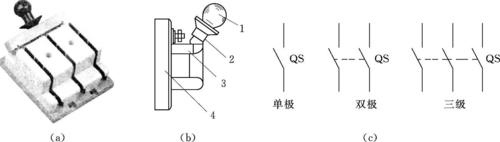

图7.1刀开关 (a)外形图;(b)结构图;(c)符号 1—手柄;2—触刀;3—静插座;4—底板

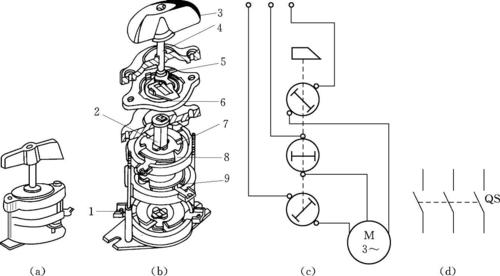

图7.2组合开关示意图 (a)外形图;(b)结构图;(c)接线图;(d)符号1—接线柱;2—绝缘杆;3—手柄;4—转轴;5—弹簧;6—凸轮; 7—绝缘底板;8—动触片;9—静触片

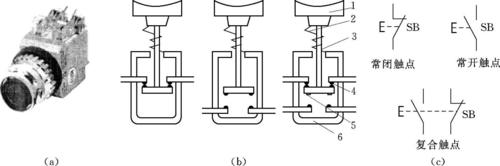

图7.3按钮 (a)外形图;(b)结构原理图;(c)符号1—按钮帽;2—复位弹簧;3—支柱连杆;4—常闭静触点;5—桥式动触点;6—外壳

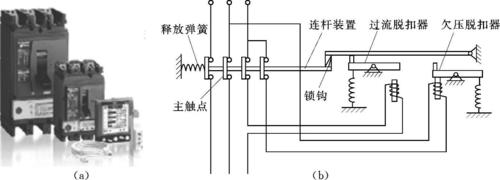

图7.4自动空气断路器的外形和结构 (a)外形图;(b)结构示意图

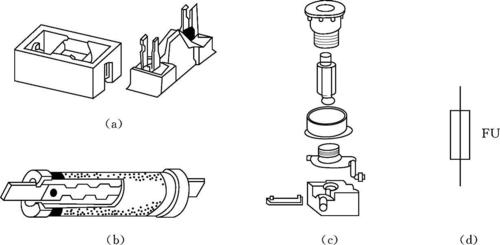

图7.5熔断器(a)插入式熔断器;(b)管式熔断器;(c)螺旋式熔断器;(d)符号
图7.6交流接触器(a)主要结构图;(b)原理图;(c)触点

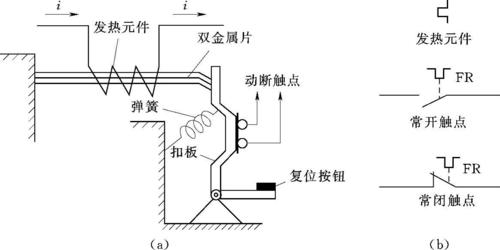

图7.7热继电器结构原理图(a)结构原理图;(b)符号

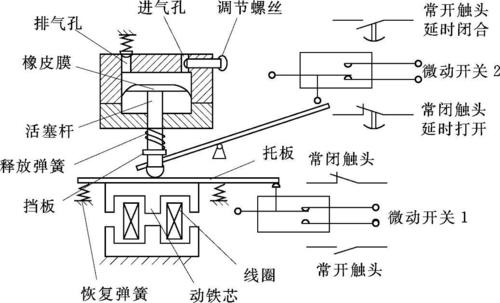

图7.8空气阻尼通电延时型时间继电器
图7.9时间继电器的图形符号(a)一般线圈;(b)通电延时线圈;(c)断电延时线圈;(d)通电延时闭合动合(常开)触点; (e)通电延时断开动断(常闭)触点;(f)断电延时断开动合(常开)触点; (g)断电延时闭合动断(常闭)触点;(h)瞬动触点

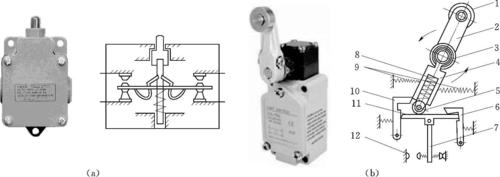

图7.10行程开关 (a)直动式行程开关;(b)滚轮式行程开关1—滚轮;2—上转臂;3—盘形弹簧;4—推杆;5—小滚轮;6、10—压板;7—动触头; 8、9—弹簧;11—擒纵件;12—静触头

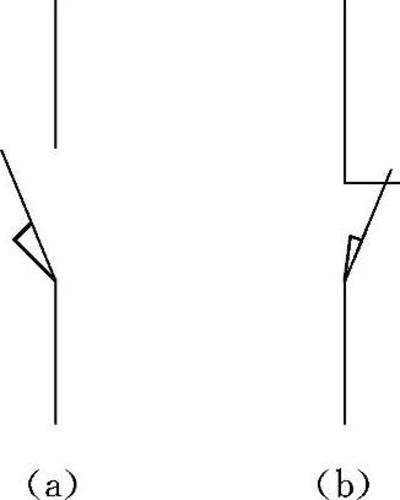

图7.11行程开关符号(a)常开触点;(b)常闭触点
